(주)YD스틸 와이디스틸

What is GLX

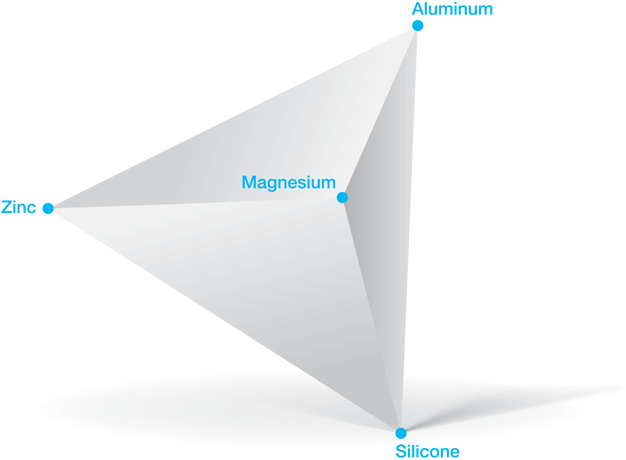

GLX는 알루미늄, 아연, 실리콘과 마그네슘을 합금하여 철판에 용융도금한 제품으로 고내식성을 요구하는 모든 용도에 적합하도록 설계되었습니다. GLX의 도금층은 55% 알루미늄, 43.4% 아연과 마그네슘, 1.6% 실리콘으로 구성되어 있습니다.
GLX 합금 도금용 조성 방식은 전 세계적으로 양산되는 모든 용융도금강판 중에서도 최상위 기술로써 그 독자성을 인정받아, 호주, 중국, 대만 및 국내 특허를 획득하였습니다.

제품의 주요 특징

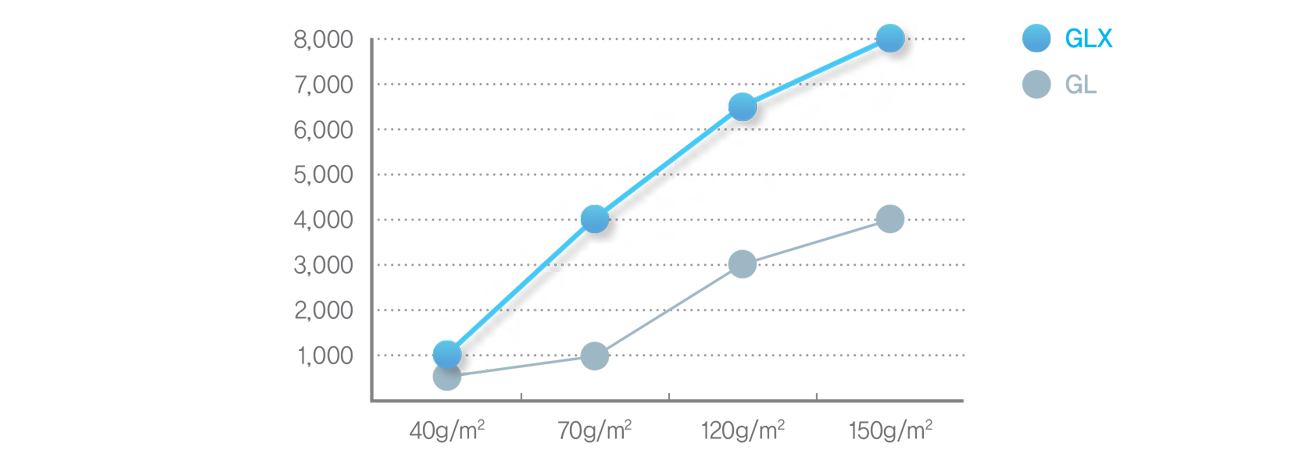

ㆍ내식성: GLX는 합금화된 마그네슘과 알루미늄의 효과로 인해 도금 표면은 물론, 절곡 가공과 현장 설치 등으로 발생되는 스크레치 부위와 절단면에서도 아연의 희생 부식방식을 안정된 상태 에서 유지시키며, 우수한 내식특성을 발휘합니다.
ㆍ내열성: GLX는 내열성이 매우 우수합니다. 이는 도금층의 높은 알루미늄 비율(표면용적비율 80%)에 의한 것으로, 자동차 머플러나 전기오븐 등과 같은 장기간 고온 사용을 요구하는 용도에 적합합니다.
ㆍ열반사성: GLX는 일반 아연도금강판보다 열반사성이 2배 이상 우수합니다. 이로 인해 도장하지 않은 상태로 지붕재 및 벽체로 사용하여 냉방 등에 소요되는 에너지를 절약할 수 있으며, 전원주택, 창고, 축사 등 광범위한 용도에 적용이 가능합니다.
ㆍ도장성: GLX는 도금층과 페인트와의 접합력이 우수하여 별도의 전처리 없이 도장이 가능합니다. 이로 인해 건축 내외장재용 LUXTEEL 등 도장용융도금강판의 원판으로 사용 시, 일반 GI 및 EGI 강판에 대비해 월등한 성능을 발휘합니다.

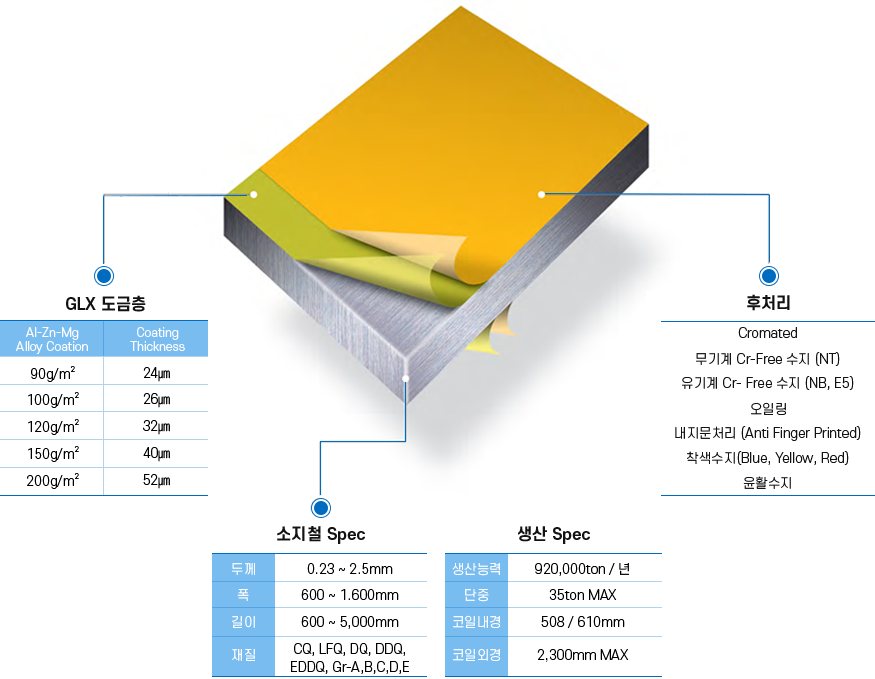

Schematic imgage

Certifications

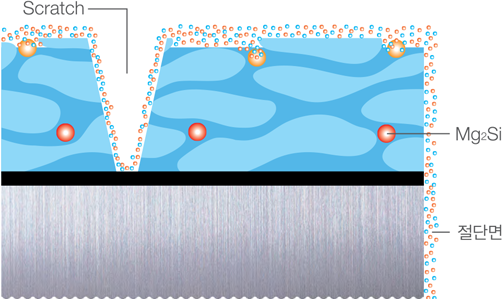

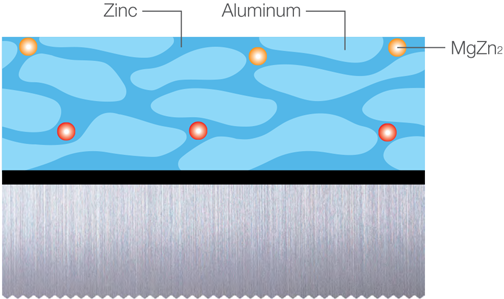

GLX 도금층 구성 및 내식성 향상 Process

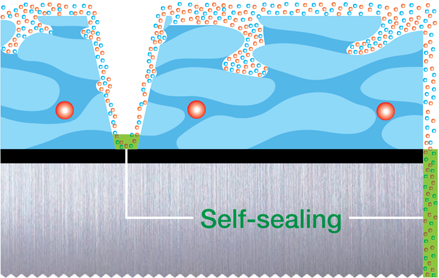

마그네슘이 포함된 도금층은 아연의 희생 방식 반응간에 매우 높은 안정성을 가지는 시몬클라이트(Simgonkolleite–Zn5(OH)8Cl2 H2O)생성을 촉진 시킵니다. 이러한 안정적인 시몬클라이트가 도금표면에 얇은 피막처럼 형성되어 알루미늄, 아연 합금 도금층의 부식 반응을 현저히 지연시킵니다.

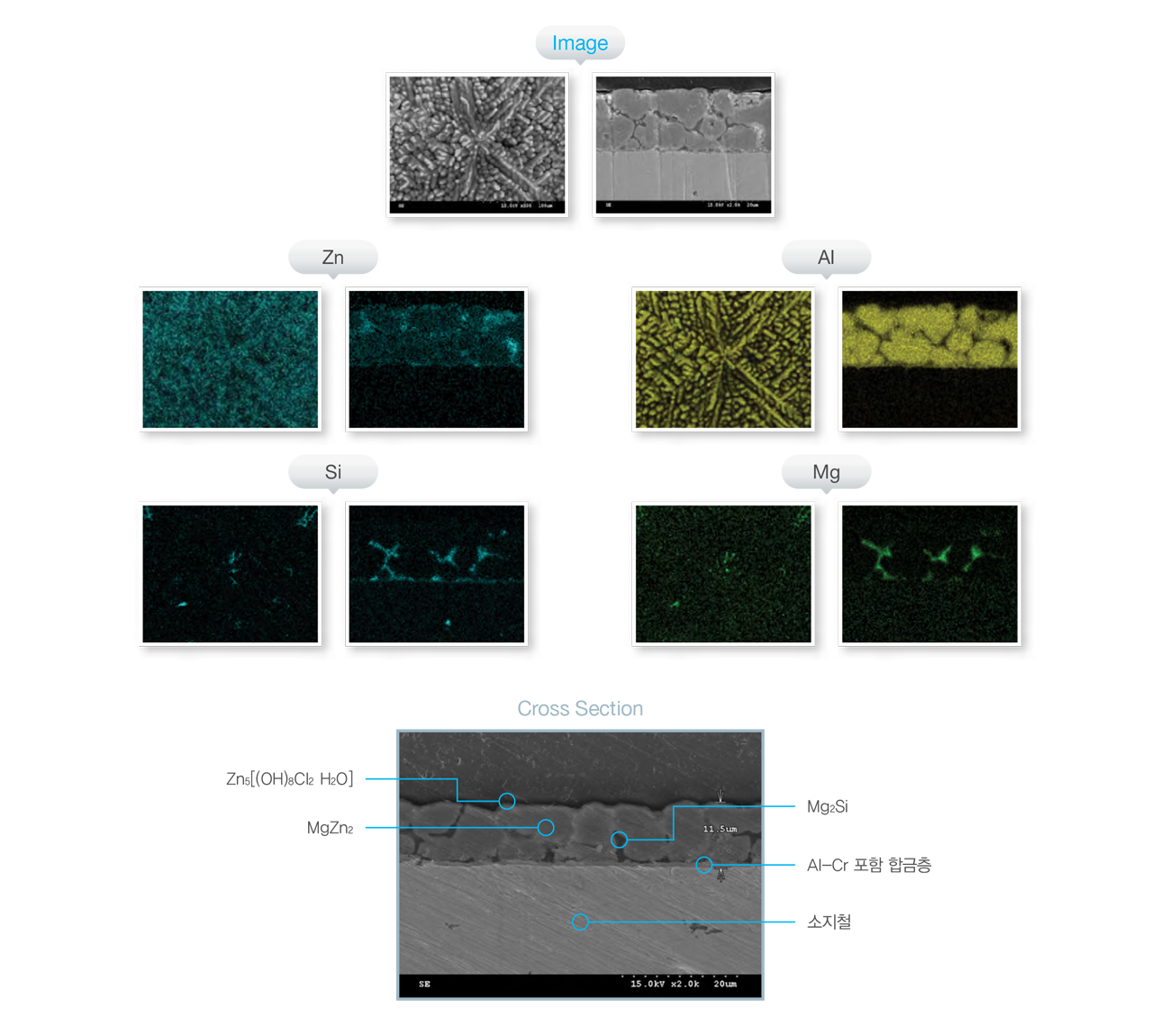

여기에 소재와 마그네슘 합금 도금층계면에 Al-Cr 금속 간의 화합물이 생성되고, 내식성 향상 인자인 MgZn2 Mg2Si 금속 간 화합물이 복합적으로 도금층 내에 혼재하여 우수한 내식 특성을 발휘하게 됩니다.
